【自在R連続基礎N型】
〇製品概要
　高規格道路（SB種）に対応する置き式専用の連続基礎ブロックです。形状は幅550ｍｍ×高さ500ｍｍで、製品断面形状を小さくすることで、幅狭な箇所への対応を可能としました。防護柵を設置した最少設置幅は680ｍｍとなります。従来暫定二車線区間の中央分離帯においては、安全施設が設置可能な幅に制限があり、縁石やラバーポールなどで対向車線への進入を抑制しておりましたが、車両が乗り越えられてしまうため、飛び出し車両との衝突事故が発生しておりました。本製品の適用で、対向車線への誤侵入を抑制することが可能です。

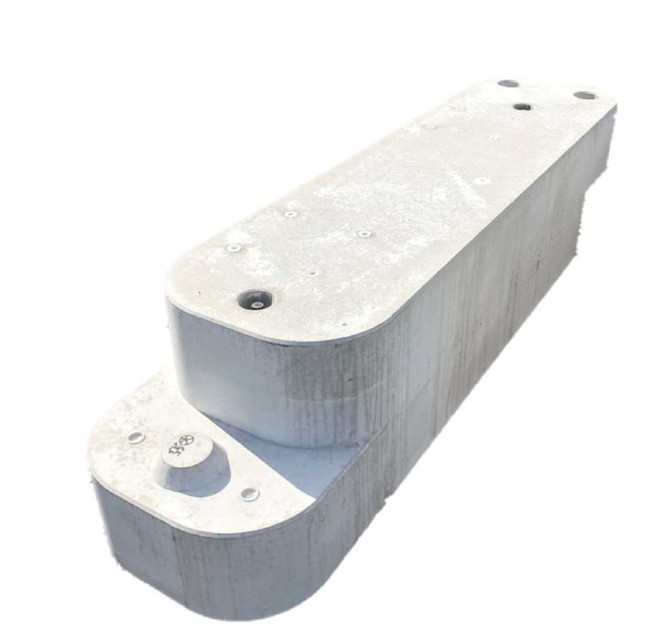

製品形状

〇使用イメージ
　路側箇所や中央分離帯などに、路面上に置いて設置します。
　

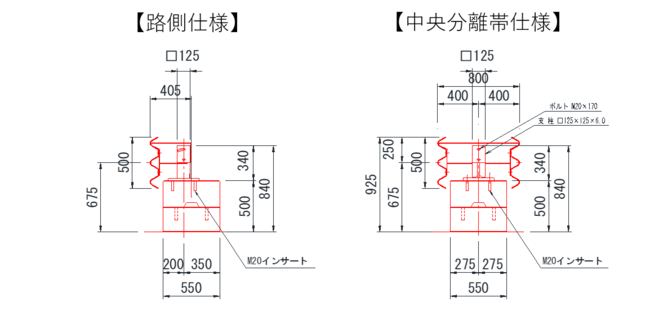

設置イメージ図



〇製品詳細情報
　https://www.ibicon.co.jp/products/foundation/#post-2179

【自在R連続基礎F型】
〇製品概要
　高規格道路（SB種）に対応する埋設専用の連続基礎ブロックです。形状は幅600ｍｍ×高さ600ｍｍ×長さ2000ｍｍを基本形状とし、支柱間隔1ｍに対応できるよう、建込穴が設けられています。従来車両用防護柵は、定められた根入れ長を地中に建て込むことで安全を確保する施設ですが、高速道路においてはアンダーパスやボックスカルバートが存在し、既定の根入れ長を確保出来ないケースがあります。本製品はそのような現場に防護柵の設置を可能とするための製品です。

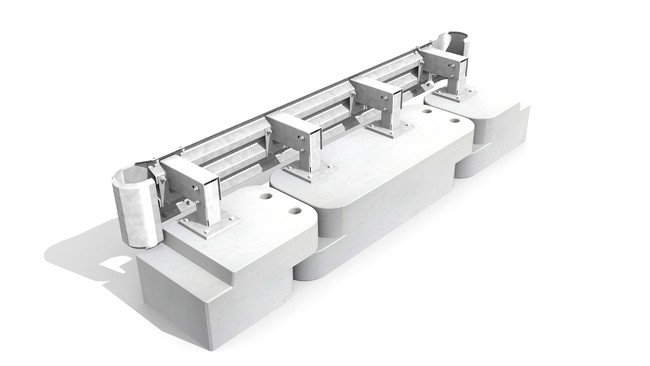

製品形状

〇使用イメージ
　路側箇所や中央分離帯などに、埋設して設置します。

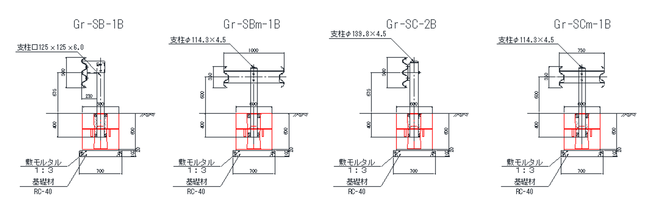

設置イメージ図

〇製品詳細情報
　https://www.ibicon.co.jp/products/foundation/#post-2173

【自在R連続基礎H型】
〇製品概要
　高規格道路（SB種）に対応する置き式専用の連続基礎ブロックです。形状は幅750ｍｍ×高さ500ｍｍで、連続設置延長24ｍで安全を確保することが可能です。


製品形状

〇使用イメージ
路側箇所や中央分離帯などに、路面上に置いて設置します。

設置イメージ図



〇製品詳細情報
　https://www.ibicon.co.jp/products/foundation/#post-992

≪共通する主な特徴≫
・基礎同士はボルト２本で連結します。
・連結穴に余裕を設けてあるため、曲線施工において50Rまで対応可能です。
・置き式タイプのN型・H型はベースプレート式の建込を採用しており、支柱建込手間を簡略化出来ます。

≪それぞれの規格の使い分け≫

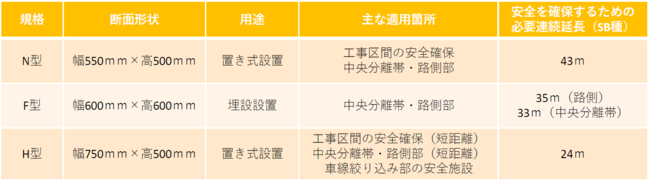

比較表

H型施工事例

≪自在R連続基礎シリーズについて≫
　車両用防護柵（ガードレール・ガードパイプ）やボラードのコンクリート建込用連続基礎ブロックです。高規格道路用の規格や、交差点部用の基礎など、多種多様な規格により、条件に応じた安全施設の設置を可能とします。
　日本全国、製造販売の対応が可能です。
　（自在R連続基礎詳細：https://www.ibicon.co.jp/jizair/?gclid=CjwKCAjwh5qLBhALEiwAioodswG0hnWql3dvwojsEwLmD354PW8r6gMF-k1b_X_vLD-B3XQvUXBYVxoC974QAvD_BwE）
　（自在R連続基礎交差点部の安全対策：https://www.ibicon.co.jp/lp/）


■会社概要
会社：株式会社イビコン
代表：代表取締役　清水　義弘（しみず　よしひろ）
本社：〒503-0003　岐阜県大垣市津村町2-65
URL：https://www.ibicon.co.jp/
電話：0584-82-5100
「人を育み、街を潤す」を理念に掲げ、日本全国の安心・安全に貢献するコンクリート二次製品メーカーです。
主な取り扱い商品：外フラット桝、FR横断側溝、自在R連続基礎

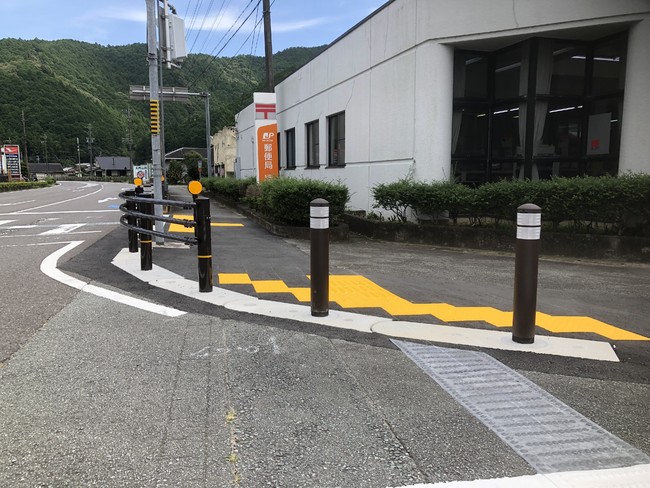

三重県度会郡大紀町　歩行者安全対策の採用事例
